Hydrotherm Regelgerät R-LUW 3

Hydrotherm Regelgerät R-LUW 3
  • toge100014
  • Hydrotherm
mit Bedienungsanleitung und Ersatzschlüssel > stufenlos einstellbare Vorlauftemperatur... mehr
Produktinformationen "Hydrotherm Regelgerät R-LUW 3"

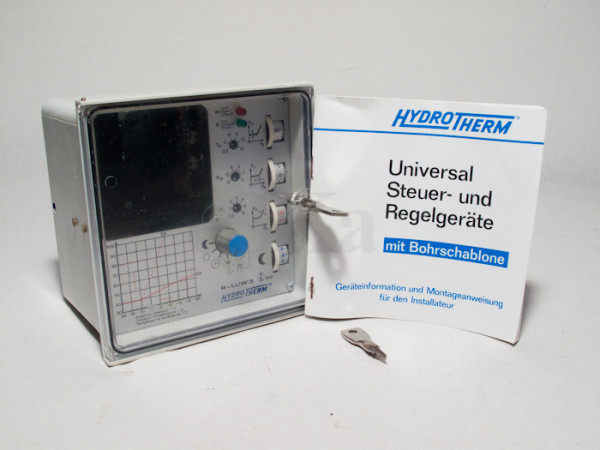

mit Bedienungsanleitung und Ersatzschlüssel

> stufenlos einstellbare Vorlauftemperatur von +40°C bis +80°C (Festwertregelung)
> stufenlos einstellbare Außentemperatur von +10°C bis -15°C (Einsatz der Folgeregelung)
> stufenlos einstallbare Steilheit der Heizkurve von 0,5 bis 4,0. Die Kurven sind weitgehend linearisiert
> stufenlos verstellbare Absenkung (Nacht) bei Steilheit 1,4 beträgt die maximale Absenkung ca. 20°C (bezogen auf die jeweilige Vorlauftempertur) Die Größe der Absenkung nimmt bei größeren Steilheitswerten zu.
> stufenlos einstallbarer P-Anteil (Xp)
von 0°C - 90°C (bezogen auf die Vorlauftemperatur). Ermittelt für ein Stellglied mit einer Laufzeit von 1 Minute.
> einstellbarer I-Anteil (Tn) Nachstellzeit einstallbar von ca. 0,5 - 15 Minuten
> stufenlos verstellbare Tote Zone von 0,5°C bis 6°C für Ansprechempfindlichkeit (Xt) von
> 220 V Netzanschluß
> Wahlschalter für
- Aus
- Handstellung für "kälter" (Mischer zu)
- Handstellung für "wärmer" (Mischer auf)
- Automatikstellung
1: Tag normal, Nacht reduziert
2: Tag und Nacht normal
3: Tag und Nacht reduziert
> ca. 8 VA Leistungsaufnahme
> Ausgang
- Schaltspannung: 220V~ (+/- 10%)
- 40 bis 60 Hz, kürzester Stellimpuls ca. 0,25s
- zulässige Umgebungstemp. 0°C bis 50°C
> Gehäuseschutzart IP 40, Klemmen IP 20
> 0,1 A Schaltstron
> Schaltleistung ca. 20 VA
