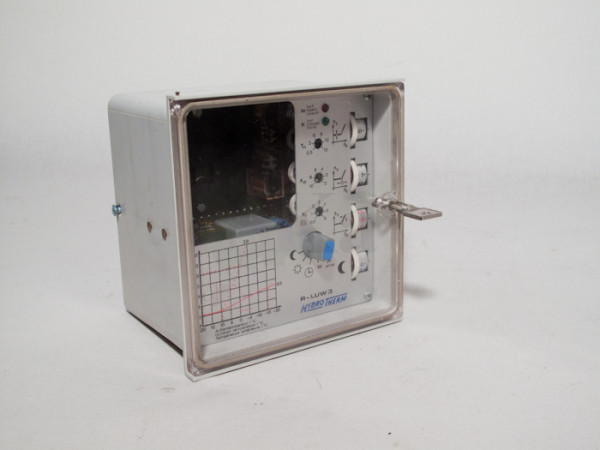

Hydrotherm Regelgerät R-LUW 3

  • toge100013
  • Hydrotherm
> stufenlos einstellbare Vorlauftemperatur von +40°C bis +80°C (Festwertregelung) >... mehr
Produktinformationen "Hydrotherm Regelgerät R-LUW 3"
> stufenlos einstellbare Vorlauftemperatur von +40°C bis +80°C (Festwertregelung)
> stufenlos einstellbare Außentemperatur von +10°C bis -15°C (Einsatz der Folgeregelung)
> stufenlos einstallbare Steilheit der Heizkurve von 0,5 bis 4,0. Die Kurven sind weitgehend linearisiert
> stufenlos verstellbare Absenkung (Nacht) bei Steilheit 1,4 beträgt die maximale Absenkung ca. 20°C (bezogen auf die jeweilige Vorlauftempertur) Die Größe der Absenkung nimmt bei größeren Steilheitswerten zu.
> stufenlos einstallbarer P-Anteil (Xp)
von 0°C - 90°C (bezogen auf die Vorlauftemperatur). Ermittelt für ein Stellglied mit einer Laufzeit von 1 Minute.
> einstellbarer I-Anteil (Tn) Nachstellzeit einstallbar von ca. 0,5 - 15 Minuten
> stufenlos verstellbare Tote Zone von 0,5°C bis 6°C für Ansprechempfindlichkeit (Xt) von
> 220 V Netzanschluß
> Wahlschalter für
- Aus
- Handstellung für "kälter" (Mischer zu)
- Handstellung für "wärmer" (Mischer auf)
- Automatikstellung
1: Tag normal, Nacht reduziert
2: Tag und Nacht normal
3: Tag und Nacht reduziert
> ca. 8 VA Leistungsaufnahme
> Ausgang
- Schaltspannung: 220V~ (+/- 10%)
- 40 bis 60 Hz, kürzester Stellimpuls ca. 0,25s
- zulässige Umgebungstemp. 0°C bis 50°C
> Gehäuseschutzart IP 40, Klemmen IP 20
> 0,1 A Schaltstron
> Schaltleistung ca. 20 VA

Weiterführende Links zu "Hydrotherm Regelgerät R-LUW 3"

Sicherheitshinweis:


Zur Vermeidung von gesundheitlichen und körperlichen Schäden, muss die Installation, sowie die Wartung und
die Reparatur von und an Heizungsanlagen und Heizkesseln nur durch entsprechende Fachkärfte bzw.
Fachhandwerker durchgeführt werden.

  Wartung und Inspektion:

Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb
müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen
Abständen durchgeführt werden.
